Kodėl jie išlaiko laboratorinius testus, tačiau lauke nepasiseka? 3 dažniausiai pasitaikančių automobilių jungčių sandariklių skausmo taškų analizė

Dažnos su automobilių jungčių sandarikliais susijusios problemos: 3 aukšto dažnio skausmo taškai ir inžinieriaus lygio sprendimai

Su 11 metų patirtimiautomobilių jungties sandariklispramonėje, kasmet atlieku gedimų analizę daugiau nei 20 klientų. Pirkimų vadybininkai dažniausiai klausia: „Kodėl po masinio įrengimo transporto priemonėse nuolat kyla problemų? Tuo tarpu projektavimo inžinierius dažnai glumina klausimas: „Kodėl laboratorinius standartus atitinkančios dalys sugenda, kai jos buvo panaudotos lauke? Remdamasis 2024 m. SAE International pramonės tyrimo duomenimis, kurie rodo, kad 32 % sandariklių gedimų kyla dėl netinkamo konstrukcijos pritaikymo, 47 % dėl neatitikimų eksploatavimo sąlygoms ir 21 % dėl surinkimo klaidų, sudariau tris dažniausiai pasitaikančias problemų kategorijas, kurios rūpi tiek pirkėjams, tiek inžinieriams. Kiekvienai kategorijai pateikiu realaus pasaulio atvejų tyrimus, empirinius bandymų duomenis ir įgyvendinamus sprendimus.

I. „Lokalizuotas sandariklio gedimas“ kelių kontaktų jungtyse: modeliuose su 12 ar daugiau kontaktų 32 % gedimų priskiriami nuotėkiui per vieną kaištį.

Scenarijai, kurie pirkėjams sukelia didžiausią galvos skausmą: Praėjusiais metais tiekėme 16 kontaktų jungčių sandariklius komercinių transporto priemonių gamintojui. Nors gaminiai sėkmingai išlaikė visus laboratorinius IP67 panardinimo ir atsparumo dulkėms bandymus, klientas pranešė praėjus šešiems mėnesiams po transporto priemonės sumontavimo, kad „variklio skyriaus teršalai prasiskverbė į 8-ojo kaiščio padėtį“. Paėmę ir apžiūrėję mazgus, nustatėme, kad sandarinimo lūpos suspaudimo laipsnis toje konkrečioje kaiščio padėtyje buvo tik 12 %, o tai gerokai mažesnis už standartinį 20 % reikalavimą. Šio tipo „vieno kontakto gedimas“ sukelia net 32 ​​% problemų kelių kontaktų jungčių projektuose, kuriuose yra 12 ar daugiau kontaktų, todėl tai yra pagrindinė masinio grąžinimo pirkimuose priežastis.

Pagrindinė kliūtis inžinieriaus požiūriu：Dauguma konstrukcijų orientuota tik į „±0,01 mm atskirų skylių toleranciją“, neatsižvelgiant į „netolygų įtempių pasiskirstymą bendro suspaudimo metu“. 16 angų sandarinimo komponente periferines skyles įtakoja korpuso konstrukcija; todėl jie patiria 15–20 % mažesnę gniuždymo jėgą nei centrinės skylės. Kartu su 10–2000 Hz vibracija, atsirandančia transporto priemonės eksploatacijos metu, jau po trijų mėnesių sandarinimo lūpose atsiranda laisvumo ir tarpų.

Palaikomas empiriniais duomenimis：Naudojome FEA (baigtinių elementų analizę) 16 skylių sandariklio suspaudimo sąlygoms imituoti; vidutinis sandarinimo slėgis periferinėse skylėse buvo 0,3 MPa, o centrinės skylės siekė 0,4 MPa – slėgio skirtumas viršija 25%. Kai šis slėgio skirtumas kontroliuojamas per 5%, lokalizuoto gedimo tikimybė sumažėja nuo 32% iki 4%.

Sprendimas (patvirtintas ir įdiegtas 3 klientams):

1. Konstrukcinis šoninis įtempių kompensavimas: naudojant FEA kombinuotai "suspaudimo + vibracijos" veikimo sąlygai imituoti, sandarinimo lūpos periferinėse skylių vietose buvo pastorintos 0,1 mm; tuo pačiu metu atitinkamų formų skylių skersmenys buvo sumažinti 0,005 mm, todėl po formavimo buvo natūraliai subalansuotas įtempių pasiskirstymas.

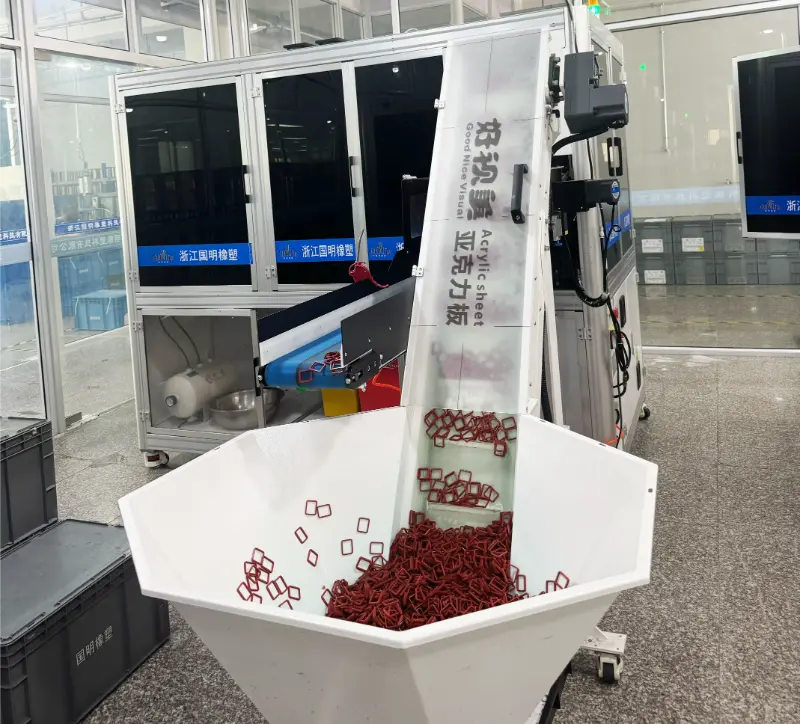

2. Pristatymo pusėje pateikiama "Įtempių bandymo ataskaita". Pateikite pirkėjui faktinius įtampos matavimo duomenis 12 nurodytų taškų ant kiekvienos partijos plombų, užtikrindami, kad slėgio skirtumas išliktų ≤ 5%.

3. Surinkimo galas nustato "suspaudimo ribos raudoną liniją": surinkimo vadove raudonai paryškinta: "Kraštų skylių suspaudimas turi siekti 20% ± 2%. Tam yra numatytas specialus poslinkio matuoklis; baigę surinkimą, darbuotojai turi atlikti faktinius matavimus ir užregistruoti rezultatus.

II. „Medžiagos veikimo prieštaravimai“ naujos energijos aukštos įtampos taikymuose: 800 V projektuose 47 % mėginių buvo atmesti dėl šiluminio ir lankinio atsparumo nesuderinamumo.

Labiausiai prieštaringi projektavimo inžinierių reikalavimai: 800 V aukštos įtampos jungties projektui naujame energetinių transporto priemonių gamintojui reikėjo, kad sandarinimo komponentai atlaikytų 160 °C (didžiausią akumuliatoriaus bloko temperatūrą) ir išlaikytų 10 kV lanko atsparumo testą. Tačiau įprastos medžiagos susidūrė su „pagauk-22“ dilema: didelio atsparumo lankui silikonas galėjo toleruoti tik iki 140 °C temperatūrą – sukietėjo vos po vieno mėnesio transporto priemonės sumontavimo, o karščiui atsparaus silikono atsparumas lankui 160 °C temperatūroje sumažėjo 35 %, todėl tik po 60 sekundžių bandymo įvyko dielektrinis gedimas. Dėl tokių „medžiagų nesuderinamumo“ problemų šiame 800 V projekte buvo atmesta 47 % pradinių mėginių, todėl pirkimo ciklas buvo labai atidėtas.

Pagrindinis ginčo taškas: silikono "šilumos varža" ir "atsparumas lankui" yra atvirkščiai koreliuoja: lankui atsparių priedų (tokių kaip nano-aliuminio oksido) pridėjimas destabilizuoja siloksano molekules ir taip sumažina viršutinę šiluminės varžos ribą; ir atvirkščiai, pridėjus aukštai temperatūrai atsparių priedų (pvz., fenilsiloksano), lankui atsparūs komponentai atskiedžiami ir taip pablogėja izoliacijos savybės.

Sprendimas (apčiuopiamas 12 formulės pakartojimų rezultatas):

1. Individualizuota sudėtinė formulė：Bendradarbiaudami su medžiagų gamintojais sukūrėme kompozicinę medžiagą, kurią sudaro dūminis silicio dioksidas, 1,5 % nano-aliuminio oksido ir 2 % fenilsiloksano. Atlikus 1000 valandų senėjimo bandymą 160 °C temperatūroje, medžiagos kietumo kitimo koeficientas buvo ≤8%, o atsparumo lankui laikas – 80 sekundžių esant 10 kV įtampai, o tai gerokai viršija kliento reikalavimą 60 sekundžių.

2. Hierarchinis struktūrinis projektavimas：Vidiniame sandariklio sluoksnyje (liečiantis su aukštos įtampos kaiščiais) naudojamas didelio atsparumo lankui silikonas, o išoriniame sluoksnyje (liečiantis su korpusu) – aukštai temperatūrai atsparus silikonas; Šis metodas ne tik išsprendžia prieštaringus veikimo reikalavimus, bet ir sumažina medžiagų sąnaudas 15%.

3. Sistemos lygio bendras optimizavimas：Rekomendacija pirkėjams ir inžinieriams: prie jungties korpuso pridėjus tris šilumos išsklaidymo briaunas, faktinė sandariklio veikimo temperatūra sumažinama nuo 160 °C iki 145 °C, taip dar labiau pailginant jo tarnavimo laiką.

Duomenų patvirtinimas: įgyvendinus dviejų naujų energetinių transporto priemonių gamintojų 800 V projektus, šis sprendimas padidino mėginių perdavimo dažnį nuo 53% iki 100%, o defektų lygis po masinio įrengimo išliko ≤0,03%.

III. „Latentiniai gedimai“, atsiradę dėl surinkimo klaidų: 21 % problemų kyla ne dėl gaminių su trūkumais, o dėl netinkamo surinkimo.

Lengviausiai pirkėjų nepastebimi nuostoliai：Keleivinių transporto priemonių gamintojas Šiaurės Kinijoje pranešė apie „įtrūkimus ir sandarinimo komponentų gedimus“. Išmontavus ir apžiūrėjus buvo nustatyta, kad 70 % sugedusių dalių suspaudimo laipsnis viršija 30 % (palyginti su standartine 20 % riba). Ši problema kilo dėl to, kad surinkėjai, siekdami „optimizuoti sandarinimo efektyvumą“, priverstinai įsmeigė sandariklius į jų griovelius atsuktuvais; ši praktika ne tik lėmė pernelyg didelį suspaudimą, bet ir sugadino sandarinimo lūpas. 2024 m. SAE atlikta apklausa rodo, kad 21 % sandarinimo gedimų yra susiję su surinkimo klaidomis; tokios problemos efektyviai paverčia įmonės įsigytus „kvalifikuotus produktus“ į „laužą“, tuo pačiu sukeliant gamybos vėlavimus.

Dažnos surinkimo klaidos ir jų pasekmės:

Sprendimas (5 klientų nesėkmių dažnis po treniruotės sumažėjo 90%):

1. Įrankių standartizavimas：Suteikite pirkėjams specialų specialų montavimo įrankių rinkinį, įskaitant plastikinius pincetus guminiams sandarikliams ir varines kreipiamąsias įvores fluoro gumos sandarikliams, kad užtikrintumėte, jog jokie metaliniai įrankiai nesiliestų su sandarinimo lūpomis.

2. Vizualinis klaidų patikrinimas：Ant plombos atspausdintas raudonas "orientacijos ženklas" (pvz., "Ši pusė į vidų"), atitinkanti jungties korpuso žymes; kartu su siunta yra suspaudimo matavimo kortelė, nurodanti standartinį suspaudimo storį šiam konkretaus sandariklio modeliui (pvz., originalus storis: 8 mm → suspaustas storis: 6,4–6,8 mm).

3. 1 valandos specializuotas mokymas：Surinkimo darbuotojai instruktuojami pagal „trijų patikrinimų principą“ – tikrinti įrankius, orientaciją ir suspaudimą, o po to tiesiogiai demonstruojamos teisingos procedūros. Kiekvienas darbuotojas, neatitinkantis standartų, turi būti perkvalifikuotas, kol sėkmingai išlaikys praktinį įvertinimą.

Paskutinis patarimas pirkėjams ir inžinieriams: norėdami išvengti spąstų: „Pirmiausia įvertinkite scenarijų, tada nustatykite sprendimą“.

Kuo ilgiau dirbama šioje srityje, tuo tampa aiškiau: tokio dalyko kaip „universalus“ antspaudo modelis neegzistuoja. Daug problemų kyla dėl to, kad konkreti veiklos aplinka – „scenarijus“ – nebuvo iki galo suprasta. Pirkdami nesikoncentruokite vien į tokius veiksnius kaip „IP reitingai“ arba „atsparumo temperatūrai diapazonai“; vietoj to būtinai užduokite inžinieriams šiuos tris klausimus:

1. Kur transporto priemonėje sumontuotos jungtys? (Variklio skyrius, akumuliatorių blokas arba durelės – vietos labai skirtingomis darbo sąlygomis.)

2. Ar surinkimas bus atliekamas naudojant automatizuotą įrangą ar rankiniu būdu? (Tai turi įtakos sandariklių konstrukcijai.)

3. Kokie yra netiesioginiai galutinio vartotojo priėmimo kriterijų reikalavimai? (pvz., IP67 bandymas po panardinimo į žemą temperatūrą)
