A 12 kontaktų elektros jungties laido sandariklisyra tikslus sandarinimo komponentas, skirtas apsaugoti atskirus laidų įėjimo taškus kelių kontaktų elektros jungčių sistemose. Sukūrus sandarų sandariklį aplink kiekvieną kabelį, sumažėja vandens, dulkių, alyvos, cheminių medžiagų ir kitų teršalų patekimo į jautrius gnybtus pavojus. Šiame straipsnyje paaiškinama struktūra, medžiagos, funkcijos, atrankos kriterijai, įrengimo svarstymai, bendrosios taikymo sritys ir pirkimo veiksniai, kuriuos turėtų suprasti inžinieriai ir pirkėjai, nurodydami 12 kontaktų vielos sandarinimo sprendimą.
Turinys
- Kas yra 12 kontaktų elektros jungties laido sandariklis?
- Kaip sukonstruotas 12 kontaktų vielos sandariklis?
- Ką veikia 12 kontaktų vielos sandariklis?
- Kokios medžiagos dažniausiai naudojamos?
- Į ką reikėtų atsižvelgti renkantis vieną?
- Kur naudojami 12 kontaktų vielos sandarikliai?
- Kaip turėtų būti sumontuotas vielos sandariklis?
- Kokias problemas gali sukelti blogai parinktas antspaudas?
- Kaip pagal užsakymą pagaminta gamyba pagerina jungčių sandarinimą?
- Ko pirkėjai turėtų paklausti vielos sandariklio gamintojo?
- Dažnai užduodami klausimai
- Baigiamieji svarstymai
Kas yra 12 kontaktų elektros jungties laido sandariklis?

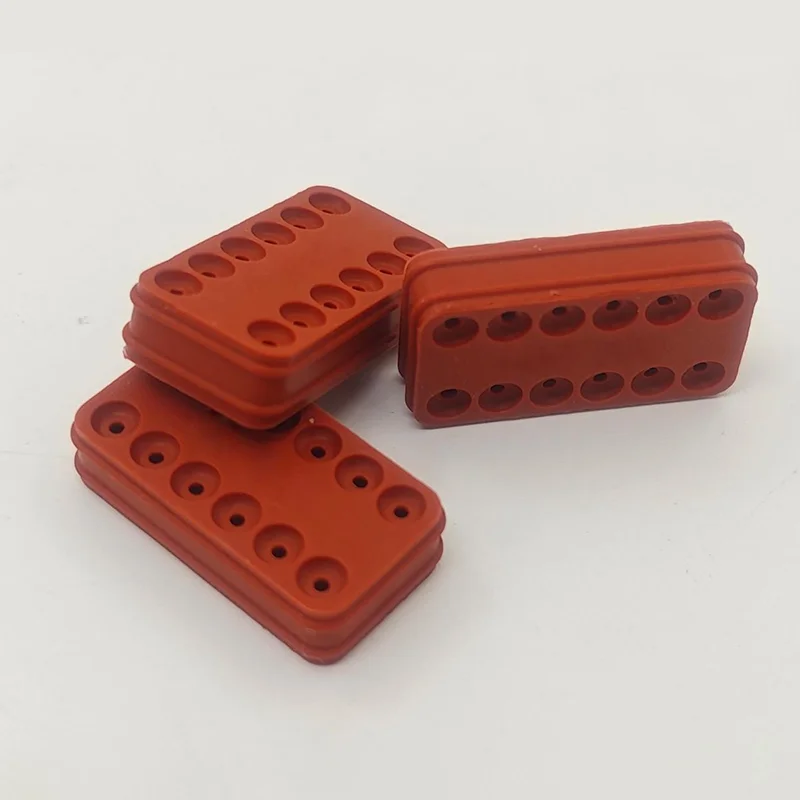

A 12 kontaktų elektros jungties laido sandariklisyra sandarinimo komponentas, skirtas elektros jungtims, turinčioms dvylika atskirų prijungimo vietų. Pagrindinis jo tikslas yra užsandarinti vietą, kurioje laidai patenka į jungties korpusą, kad būtų išvengta nepageidaujamų medžiagų patekimo į vidinius gnybtus.
Skirtingai nuo paties jungties korpuso, vielos sandariklis paprastai yra palyginti mažas elastomerinis komponentas. Jo veikimas labai priklauso nuo matmenų tikslumo, medžiagos savybių, vielos skersmens suderinamumo, suspaudimo ir jungties ertmės geometrijos.
Praktikoje sandariklis veikia kartu su jungties korpusu, gnybtais, laidais, fiksavimo mechanizmais ir kitais sandarinimo elementais. Todėl visos sandarinimo sistemos negalima įvertinti vien pagal guminį komponentą. Vielos sandariklis turi tiksliai atitikti jungties dizainą ir kabelio matmenis.
Kelių kontaktų elektros sistemoms ypač svarbu užsandarinti kiekvieną laido įėjimo tašką, nes maža anga aplink kabelį gali tapti drėgmės, dulkių, alyvos ar kitų teršalų patekimo taku. Laikui bėgant užteršimas gali prisidėti prie korozijos, nestabilaus elektros veikimo, izoliacijos problemų arba priešlaikinio komponentų gedimo.
Pagrindinis taškas:12 kontaktų vielos sandariklis nėra tik guminis žiedas. Tai tikslus sandarinimo komponentas, kuris turi veikti kartu su jungties korpusu ir laidu, kad sukurtų patikimą aplinkos barjerą.
Kaip sukonstruotas 12 kontaktų vielos sandariklis?
Įprastas 12 kontaktų jungties sandarinimo sprendimas gali turėti kelias sandarinimo sritis, atitinkančias atskiras vielos ertmes. Priklausomai nuo jungties konstrukcijos, sandariklis gali būti gaminamas kaip atskiras vielos sandariklis, kelių ertmių sandarinimo komponentas arba kita specializuota konfigūracija.
Sandarinimo sritis paprastai priklauso nuo kontroliuojamų trukdžių tarp elastomero ir aplinkinių jungties komponentų. Kai laidas įkištas tinkamai, sandarinimo lūpa arba sandarinimo paviršius suspaudžiamas aplink vielos apvalkalą, o lieka saugiai jungties ertmėje.
Svarbiausi struktūriniai veiksniai paprastai apima:
- Vidinis skersmuo:Turi tiksliai atitikti taikomo laido arba kabelio skersmenį.
- Išorinis skersmuo:Turi tilpti į jungties ertmę be per didelės deformacijos.
- Lūpų sandarinimas:Užtikrinkite valdomą kontaktą aplink laido paviršių.
- Laikymo savybės:Surinkimo metu padėkite sandariklį tinkamai išdėstyti.
- Medžiagos storis:Įtakoja suspaudimą, lankstumą ir ilgalaikį sandarinimo elgesį.
- Bendra geometrija:Turi atitikti jungties korpusą ir gnybtų konfigūraciją.
Kadangi nedideli matmenų nuokrypiai gali turėti įtakos sandarinimo našumui, tikslus liejimas ir nuosekli kokybės kontrolė yra svarbūs gamyboje.
Ką veikia 12 kontaktų vielos sandariklis?
Pagrindinė funkcija yra sukurti aplinkos barjerą aplink laido įėjimo tašką. Tačiau jo praktinė vertė apima ne tik paprastą hidroizoliaciją.
| Funkcija | Tikslas | Tipinė nauda |
|---|---|---|
| Apsauga nuo drėgmės | Apriboja vandens patekimą per laidų angas | Sumažina su drėgme susijusias elektros problemas |
| Apsauga nuo dulkių | Apriboja užteršimą kietosiomis dalelėmis | Padeda išlaikyti švaresnes jungties ertmes |
| Atsparumas teršalams | Suteikia barjerą nuo pasirinktų aplinkos teršalų | Pagerina jungties patvarumą |
| Laido sąsajos sandarinimas | Palaiko kontaktą tarp sandariklio ir vielos apvalkalo | Palaiko nuoseklią aplinkos apsaugą |
| Vibracijos palaikymas | Palaiko sandarinimo kontaktą mechaninio judėjimo metu | Padeda sumažinti nuotėkį dėl vibracijos |
| Atsparumas temperatūrai | Išlaiko sandarinimo savybes nurodytame temperatūros diapazone | Palaiko darbą sudėtingoje aplinkoje |
Faktinis apsaugos lygis priklauso nuo visos jungčių sistemos, įskaitant korpuso dizainą, sujungimo būklę, vielos matmenis, sandariklio medžiagą, surinkimo kokybę ir bandymo reikalavimus. Todėl sandariklis niekada neturėtų būti nurodomas atskirai nuo numatytos jungčių sistemos.
Kokios medžiagos dažniausiai naudojamos?
Medžiagos pasirinkimas yra vienas iš svarbiausių sprendimų kuriant ar perkant vielos sandariklį. Skirtingose elektros aplinkose sandarinimo komponentai veikia skirtingais temperatūros, drėgmės, alyvos, cheminių medžiagų, vibracijos ir mechaninio įtempimo deriniais.
| Medžiagos tipas | Tipinės charakteristikos | Galimos programos |
|---|---|---|
| Silikono guma | Lankstus, geras temperatūros našumas, tinka daugeliui elektrinių sandarinimo programų | Automobiliai, jutikliai, elektros jungtys |
| EPDM | Geras atsparumas oro sąlygoms ir aplinkai | Lauko ir automobilių pritaikymas |
| NBR | Naudinga, kai reikalingas atsparumas tam tikroms alyvoms ir naftos pagrindu pagamintoms medžiagoms | Pramoninė ir automobilių aplinka |
| FKM | Didelis atsparumas cheminėms medžiagoms ir temperatūrai sudėtingoje aplinkoje | Specializuotos automobilių ir pramonės sistemos |
Silikoninė guma dažnai naudojama elektros jungčių sandarinimui, nes jos lankstumas leidžia jai prisitaikyti prie vielos apvalkalų, išlaikant sandarinimo kontaktą esant temperatūros pokyčiams. Tačiau tinkama medžiaga visada turėtų būti parenkama atsižvelgiant į faktinę darbo aplinką, o ne tiesiog pasirenkant dažniausiai naudojamą variantą.
Medžiagos pasirinkimo patarimas:Prieš patvirtindami gumos mišinį, kartu įvertinkite temperatūrą, cheminį poveikį, suspaudimo elgesį, vielos apvalkalo suderinamumą, numatomą tarnavimo laiką ir aplinkos sąlygas.
Į ką reikėtų atsižvelgti renkantis vieną?
Pasirinkus 12 kontaktų vielos sandariklį, reikia daugiau nei suderinti jungčių pozicijų skaičių. Pirkėjai ir inžinieriai turėtų patvirtinti visus matmenų ir aplinkosaugos reikalavimus prieš pateikdami gamybos užsakymą.
-
Vielos skersmuo
Patvirtinkite tikrąjį išorinį laido izoliacijos skersmenį. Sandariklis, sukurtas labai skirtingo skersmens, gali sukelti nepakankamą suspaudimą arba pernelyg didelę surinkimo jėgą. -
Jungties ertmės matmenys
Išorinė sandariklio geometrija turi tiksliai atitikti jungties ertmę. -
Gumos medžiaga
Pasirinkite junginį pagal temperatūrą, drėgmę, chemines medžiagas, aliejus, UV poveikį ir kitus aplinkos veiksnius. -
Kietumas
Gumos kietumas turi įtakos įterpimo jėgai, suspaudimui, lankstumui ir sandarinimo kontaktui. -
Temperatūros diapazonas
Numatoma minimali ir maksimali darbo temperatūra turi būti apibrėžta prieš patvirtinant medžiagą. -
Aplinkos apsaugos reikalavimas
Nustatykite reikiamą aplinkos apsaugos lygį visam jungties rinkiniui. -
Surinkimo procesas
Rankinis įdėjimas, automatinis diržų surinkimas, gnybtų užspaudimas ir jungties sujungimas gali nustatyti skirtingus sandariklio reikalavimus. -
Gamybos apimtis
Didelės apimties projektai gali pateisinti specialius įrankius ir optimizuotus liejimo procesus, o mažos apimties programoms gali prireikti skirtingų kūrimo strategijų.
Kur naudojami 12 kontaktų vielos sandarikliai?
12 kontaktų sandarinimo konfigūraciją galima naudoti visur, kur per jungtį turi praeiti kelios elektros grandinės, išlaikant aplinkos apsaugą.
- Automobilių laidai:Variklių skyriai, kėbulo elektronika, apšvietimo sistemos, jutikliai, valdymo moduliai ir kitos transporto priemonių elektros sistemos.
- Elektrinės transporto priemonės:Pasirinktos žemos įtampos elektros sąsajos, jutikliai, valdymo sistemos ir pagalbinė elektros įranga.
- Pramoninė įranga:Mašinos, automatikos sistemos, valdymo spintos, jutikliai, varikliai ir mobili įranga.
- Žemės ūkio technika:Įranga veikiama purvo, lietaus, dulkių, vibracijos ir temperatūros pokyčių.
- Statybinė technika:Sunki įranga, kuriai reikalingos patvarios elektros jungtys sudėtingoje lauko aplinkoje.
- Lauko elektros sistemos:Įranga, veikiama lietaus, dulkių, drėgmės ir besikeičiančių aplinkos sąlygų.
- Specializuota elektroninė įranga:Programos, kurioms reikalingi kompaktiški kelių grandinių laidai su aplinkos sandarumu.
Tikslus pritaikymas nustato reikiamą medžiagą, matmenis, sandarinimo struktūrą ir patvirtinimo metodą. Komponentas, tinkamas apsaugotai patalpų valdymo sistemai, gali netikti atviram variklio skyriui arba didelės apkrovos lauko mašinai.
Kaip turėtų būti sumontuotas vielos sandariklis?
Tinkamas montavimas yra būtinas, nes net aukštos kokybės sandariklis gali prarasti savo efektyvumą, jei jis bus pažeistas, neteisingai pastatytas arba suporuotas su netinkamu laidu.
- Patikrinkite antspaudą:Patikrinkite, ar nėra įpjovimų, įtrūkimų, deformacijų, blyksnių, užteršimo ar kitų matomų defektų.
- Patvirtinkite laidų suderinamumą:Patikrinkite, ar vielos skersmuo atitinka nurodytą sandarinimo diapazoną.
- Paruoškite laidą:Įsitikinkite, kad vielos apvalkalas yra švarus ir nepažeistas.
- Teisingai uždėkite sandariklį:Įsitikinkite, kad sandarinimo komponentas yra nukreiptas pagal jungties konstrukciją.
- Atsargiai įkiškite terminalą:Įstatydami gnybtą, neplyškite arba nenuvirskite sandarinimo lūpa.
- Patikrinkite terminalo išlaikymą:Patvirtinkite, kad terminalas pasiekė teisingą padėtį ir fiksavimo mechanizmą.
- Patikrinkite galutinį surinkimą:Prieš bandymą patikrinkite sandariklio padėtį ir jungties sujungimo būklę.
Automatizuotos gamybos atveju taip pat reikėtų įvertinti sandariklio suderinamumą su įdėjimo įranga, įrankiais, surinkimo greičiu ir tepimo reikalavimais. Per didelė įkišimo jėga gali pažeisti sandariklį arba laidą, o nepakankamas suspaudimas gali sumažinti aplinkos apsaugą.
Kokias problemas gali sukelti blogai parinktas antspaudas?
Daugelis jungties sandarinimo problemų kyla dėl sandariklio ir tikrojo naudojimo neatitikimo, o ne dėl pačios sandarinimo sistemos koncepcijos.
| Galima problema | Galima priežastis | Rekomenduojama prevencija |
|---|---|---|
| Vandens ar drėgmės patekimas | Netinkami matmenys arba nepakankamas suspaudimas | Patikrinkite laido ir ertmės matmenis |
| Antspaudo plyšimas | Per didelė įkišimo jėga arba aštrūs kraštai | Peržiūrėkite surinkimo įrankius ir komponentų geometriją |
| Vielos judėjimas | Blogas sulaikymas arba netinkama sandarinimo struktūra | Patikrinkite jungties ir sandariklio suderinamumą |
| Kietėjimas arba įtrūkimai | Medžiaga netinkama darbo aplinkai | Pasirinkite suderinamą gumos mišinį |
| Per didelė surinkimo jėga | Netinkamas sandariklio dydis arba per dideli trukdžiai | Optimizuokite matmenis ir kietumą |
| Priešlaikinė sandariklio deformacija | Ilgalaikis suspaudimas arba temperatūros poveikis | Įvertinkite suspaudimo elgesį ir aptarnavimo sąlygas |
Šios problemos parodo, kodėl pirkimo sprendimai turėtų būti pagrįsti išsamiomis techninėmis specifikacijomis, o ne vien kaina ar išvaizda.
Kaip pagal užsakymą pagaminta gamyba pagerina jungčių sandarinimą?
Standartiniai sandarinimo komponentai yra praktiški, kai jungties ir laido matmenys jau atitinka nusistovėjusią konstrukciją. Tačiau daugeliui originalios įrangos gamintojų ir pramoninių projektų reikalinga pritaikyta geometrija dėl specialių jungčių ertmių, neįprasto vielos skersmens, ribotos įrengimo vietos arba sudėtingų aplinkos sąlygų.
Gamyba pagal užsakymą leidžia sukurti sandarinimo profilį, matmenis, medžiagą, kietumą, spalvą ir gamybos procesą pagal kliento pritaikymą.
Pavyzdžiui, pritaikytam 12 kontaktų vielos sandariklio projektui gali prireikti:
- Individualūs vidiniai skersmenys pagal skirtingas vielos specifikacijas
- Speciali išorinė geometrija patentuotam jungties korpusui
- Įvairūs sandarinimo lūpų dizainai
- Specifinis gumos kietumas
- Individualizuotos spalvos grandinės identifikavimui
- Medžiagos pasirinkimas pagal temperatūrą arba cheminį poveikį
- Įrankiai sukurti iš brėžinių, pavyzdžių ar 3D duomenų
- Nuoseklus matmenų valdymas didelės apimties gamybai
Zhejiang Guoming Rubber Technology Co., Ltd.gali būti atsižvelgta tiekiant pritaikytus guminius sandarinimo komponentus, skirtus elektros jungtims. OĮG projektų atveju išsamios techninės informacijos pateikimas kūrimo pradžioje gali padėti sumažinti nereikalingus mėginių ėmimo ciklus ir pagerinti ryšį tarp jungties dizainerio, sandariklio gamintojo ir surinkimo komandos.
Ko pirkėjai turėtų paklausti vielos sandariklio gamintojo?
Prieš pasirinkdamos tiekėją, pirkimo komandos turėtų sudaryti aiškų techninį kontrolinį sąrašą. Tai padeda išvengti, kad komponentas, kuris atrodo tinkamai, nebūtų naudojamas netinkamai.
✓ Kokios gumos medžiagos yra?
✓ Kokį vielos skersmens diapazoną gali atitikti sandariklis?
✓ Ar tiekėjas gali gaminti pagal brėžinius ar pavyzdžius?
✓ Ar tiekėjas gali sukurti pritaikytus įrankius?
✓ Kokius matmenų nuokrypius galima išlaikyti?
✓ Kokioms temperatūros ir aplinkos sąlygoms medžiaga buvo sukurta?
✓ Ar gamybos pavyzdžiai gali būti pateikti prieš pradedant masinę gamybą?
✓ Kokios kokybės tikrinimo procedūros galimos?
✓ Ar tiekėjas gali palaikyti didelės apimties OEM gamybą?
✓ Ar tiekėjas gali užtikrinti vienodą partijų kokybę?
Pramonės ir automobilių programoms pirkėjai taip pat turėtų atsižvelgti į gamybos nuoseklumą, atsekamumą, techninę komunikaciją, įrankių valdymą, pakuotę, pristatymo galimybes ir ilgalaikį tiekimo stabilumą.
Patikimi tiekėjo santykiai turėtų apimti ne tik pirmąjį pavyzdį. Ilgalaikis jungties veikimas priklauso nuo stabilių medžiagų savybių išlaikymo, matmenų tikslumo ir gamybos kontrolės keliose partijose.
Dažnai užduodami klausimai
Kokia yra pagrindinė 12 kontaktų elektros jungties laido sandariklio paskirtis?
Pagrindinis jo tikslas – užsandarinti laidų įvadus 12 padėčių elektros jungtyje ir sumažinti vandens, dulkių ir kitų aplinkos teršalų patekimą į jungčių sistemą.
Ar silikoninė guma tinka 12 kontaktų vielos sandarikliui?
Silikoninė guma gali būti tinkama daugeliui elektros jungčių sandarinimo programų dėl savo lankstumo ir temperatūros savybių. Tačiau galutinis medžiagos pasirinkimas turėtų būti pagrįstas faktine temperatūra, cheminiais, mechaniniais ir aplinkos reikalavimais.
Ar dėl 12 kontaktų vielos sandariklio visa jungtis yra atspari vandeniui?
Ne savaime. Aplinkos apsauga priklauso nuo viso jungties komplekto, įskaitant korpusą, gnybtus, laidų sandariklius, sujungimo paviršius, kištukus, fiksavimo savybes ir surinkimo kokybę.
Ar galima pritaikyti 12 kontaktų vielos sandariklį?
Taip. Priklausomai nuo gamintojo ir pritaikymo, matmenys, sandarinimo profiliai, medžiaga, kietumas, spalva ir kitos charakteristikos gali būti pritaikytos pagal inžinerinius reikalavimus.
Kaip pasirinkti tinkamą vielos sandariklio dydį?
Pradėkite nuo tikrojo laido išorinio skersmens ir jungties ertmės matmenų. Sandariklis turi užtikrinti tinkamą suspaudimą, nesukeldamas per didelės įkišimo jėgos ir nepažeisdamas vielos apvalkalo.
Ar vielos sandarikliai gali būti naudojami automobilių pramonėje?
Taip. Vielos sandarikliai yra plačiai naudojami kaip sandarių automobilių jungčių ir laidų sistemų dalis. Tinkama medžiaga ir dizainas priklauso nuo transporto priemonės vietos ir aplinkos sąlygų.
Kodėl svarbus gumos kietumas?
Kietumas turi įtakos lankstumui, suspaudimui, įterpimo jėgai, sandarinimo kontaktui ir ilgalaikei deformacijai. Tinkamas kietumas turi būti nustatytas kartu su jungties konstrukcija ir laido matmenimis.
Kokią informaciją turėčiau pateikti, kad pasiūlytumėte pasirinktinį vielos sandariklio pasiūlymą?
Naudinga informacija apima brėžinius, pavyzdžius, jungties ertmės matmenis, laido skersmenį, medžiagų reikalavimus, darbo temperatūrą, aplinkos sąlygas, numatomą kiekį, pritaikymą ir visas reikalingas bandymo ar kokybės specifikacijas.
Baigiamieji svarstymai
A 12 kontaktų elektros jungties laido sandariklisyra mažas komponentas, turintis svarbų vaidmenį kelių grandinių elektros jungties patikimumui. Jo efektyvumas priklauso nuo medžiagos, geometrijos, laido dydžio, jungties ertmės, suspaudimo, surinkimo proceso ir aplinkos sąlygų sąveikos.
Inžinierių komandoms svarbiausias žingsnis yra apibrėžti visą darbo aplinką prieš pasirenkant sandarinimo medžiagą ir matmenis. Pirkimo grupėms kartu su vieneto kaina turėtų būti atsižvelgiama į tiekėjų galimybes, gamybos nuoseklumą, pritaikymo palaikymą ir kokybės kontrolę.
Kai standartinis komponentas neatitinka reikalavimų, OEM suprojektuotas vielos sandariklis gali tiksliau pritaikyti jungčių sistemą. Darbas tiesiogiai pagal inžinerinius brėžinius, pavyzdžius ar matmenų specifikacijas taip pat gali padėti gamintojams sukurti sandarinimo sprendimą, kuris geriau atitiktų galutinį pritaikymą.
Reikia pritaikyto 12 kontaktų vielos sandarinimo sprendimo?
Jei jūsų projektui reikalingas pritaikytas 12 kontaktų vielos sandariklis elektros jungtims, profesionalus medžiagų parinkimas, tikslūs matmenys arba OEM guminiai sandarinimo komponentai,Zhejiang Guoming Rubber Technology Co., Ltd.gali palaikyti jūsų projektą nuo specifikacijų peržiūros ir pavyzdžių kūrimo iki gamybos.
Susisiekite su mumissu savo brėžiniais, pavyzdžiais, laidų specifikacijomis, jungties matmenimis, taikymo reikalavimais ir numatomu užsakymo kiekiu, kad aptartumėte tinkamą vielos sandarinimo sprendimą jūsų projektui.
